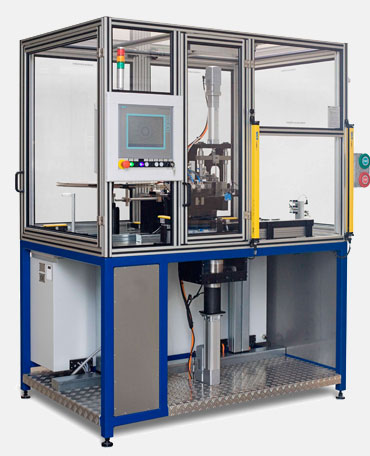

Die Anlage verarbeitet Statoren unterschiedlicher Durchmesser und Blechpakethöhen.

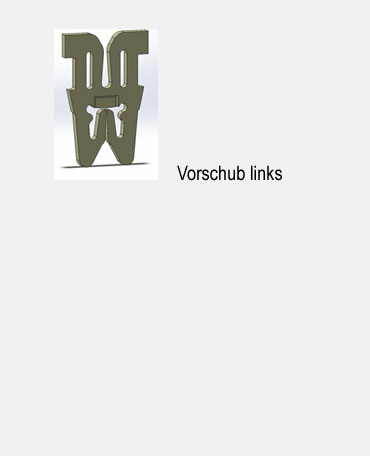

Der Einsetzkopf ist über einen Servoantrieb in y-Richtung verfahrbar und paßt sich automatisch den unterschiedlichen Statordurchmessern an. Terminals werden der Stanzeinheit von der linken Seite aus zugeführt. Der Bediener lädt einen Stator manuell auf die Aufnahme. Dieser verfährt über eine Servoasche in x-Richtung über die Hub-Dreheinheit (ebenfalls servoangetrieben). Die radial auf dem Stator angeordneten Taschen werden nacheinander mit vereinzelten Terminals besetzt. Das kraftgesteuerte Anheben des Stators unter den Auslaßkanal eines vereinzelten Terminals eleminiert die Tolerenzen des Blechpaketes und sorgt für eine reproduzierbare Einsetztiefe. Die Trennstempel werden über unser AX 10 Modul angetrieben.
